一、材料簡介

FPSC聚合物水泥基砂漿是由一種專用改性聚合物乳液（A組分）和強力改性水泥粉粒料（B組分）組成的聚合物改性水泥基復合材料，主要用于混凝土和磚石墻的缺陷修復和結(jié)構(gòu)加固，性能指標滿足GB 50728-2011《工程結(jié)構(gòu)加固材料安全性鑒定技術(shù)規(guī)范》和JG/T 336-2011《混凝土結(jié)構(gòu)修復用聚合物水泥砂漿》的相關(guān)要求。



二、性能特點

1. 強度高、粘結(jié)力強、抗裂性和抗沖擊性能好。

2. 耐老化、耐腐蝕、耐水、耐凍融性能優(yōu)異。

3. 防碳化、抗?jié)B、抗氯離子。

4. 工藝性好，立面、仰面施工不流淌。



三、主要用途

1. 混凝土及砌體構(gòu)件采用鋼絲繩網(wǎng)片（鋼絲網(wǎng)片、鋼板網(wǎng)片）外加聚合物砂漿面層加固用配套砂漿。

2. 混凝土保護層開裂、破損、脫落等表面薄層修復，尤其適用于水利、電力、港工、橋梁等混凝土結(jié)構(gòu)因碳化、氯鹽、硫酸鹽腐蝕以及磨蝕、凍融損傷而引起的混凝土表層病害的耐久性修復與加厚保護層防護。

3. 砌體及混凝土構(gòu)件粘布、粘鋼、包鋼后表面防護用砂漿。

4. 混凝土構(gòu)件孔洞、凹陷等找平修復。

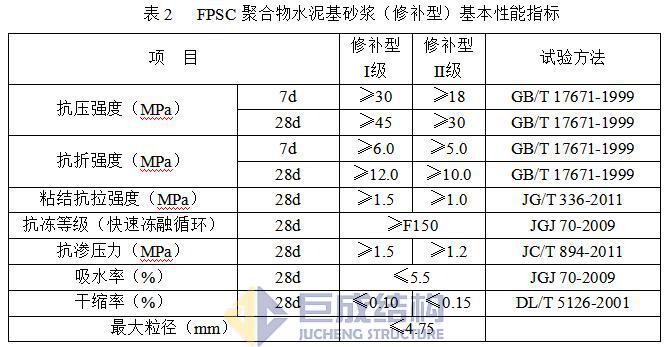

四、主要性能指標







五、使用要點

1. 基面處理：鑿除基面疏松部分，并進行鑿毛處理，基面應無油污、浮灰及其它雜物。施工前24h，基面應充分澆水潤濕，施工時應確保基面無明水。

2. 拌制砂漿：按比例A：B（重量比）=16：100配制砂漿。采用攪拌設備攪拌時，應先將A組分乳液全部加入料斗內(nèi)，然后逐漸加入稱量好的B組分粉料，邊投料邊攪拌，直至粉料全部加完，再繼續(xù)攪拌3分鐘，使?jié){料均勻。少量攪拌時，可采用人工攪拌方式，攪拌好的漿料應控制在60分鐘內(nèi)用完。

3. 涂抹砂漿：用抹刀將砂漿涂抹到混凝土或磚石表面，宜一次用力壓實抹平，不得反復抹壓。如遇氣泡要刺破壓緊，保證密實。立面或頂面施工厚度超過10mm時，宜分層施工。每層抹面厚度不宜大于10mm，待前一層初凝(觸干)后，方可進行下一層涂抹施工。

4. 養(yǎng)護：砂漿表面觸干后，要立即噴灑養(yǎng)護劑或加蓋濕布灑水養(yǎng)護，養(yǎng)護時間不少于7d，灑水養(yǎng)護次數(shù)應保持漿料表面始終處于濕潤狀態(tài)。溫度低于5℃時，應采取升溫措施并延長養(yǎng)護時間。

5. 施工時應避免高溫、大風、寒流、雨天。施工后1d內(nèi)砂漿層不得受雨淋。



六、配比及用量

1. 配比：A(液料)：B(粉料)(重量比)=16：100

2. 用量：每修補1m3空間，需2.06噸砂漿（未計損耗）



七、包裝貯存

1. 包裝：A組分16kg/桶，B組分50kg/袋，116kg/組。

2. 本品應在5℃～40℃干燥、通風處儲存，儲存期6個月。

3. 本品安全無毒、非易燃易爆，可使用一般交通工具運輸。
